ONKYO integra T-5000修理

2013-10-04-20.37.59

FMステレオランプが光らない。
ボリュームにガリがでている。
プリメインアンプA-5000とセット。

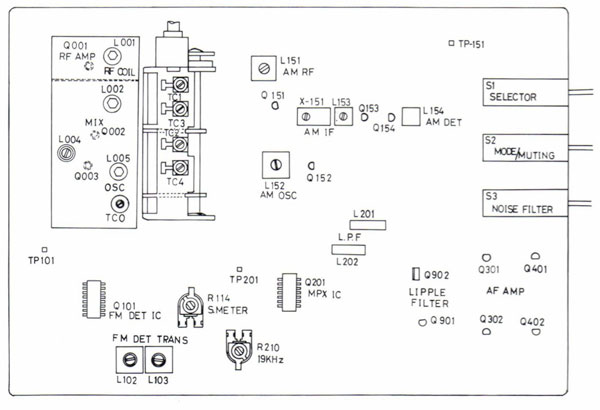

t5000cap

チューニングを無信号のところにし、L102をチューニングメーターが中点になるよう調整。
R114を調整し入力している信号レベルに相応しいSメーターの振れにする。
放送を受信し、TCOを調整し、ごくわずかに受信する調整域の中央にする。

2013-10-04-20.38.27

左Sメーター、右チューニングメーター

R210を調整し、FM STEREOにする。
(R114,R210ともに接触不良を起こしている場合が大、接点復活剤などで黒変部を溶解させ、
 最小値、最大値に回し、正常になった後、無水アルコールなどで接点復活剤を飛ばす)

今回AM部は不良が無かったため無調整。

2013-10-06-11.01.43

A-5000のメーターランプがR側切れていたのでLEDに交換。
5mmのオレンジ色LEDに120Ωの抵抗を接続。
リップルの多いラインらしく、ちらつくが直接の光を使うわけでは無いので、問題ない。

2013-10-06-11.14.39
2013-10-06-11.13.25

2013-10-06-11.31.50

えらく月並みな構成だけど、なかなかいい音の出る機器。
